Теплотрасса в ППУ под ключ
Проект, поставка труб ППУ и ПНД, монтаж открытым способом и ГНБ, СОДК, сдача с исполнительной. Один договор и один ответственный.
Ø159/250 ППУ-ПЭ (Ду150) по ГОСТ 30732-2020 · труба Ø159, оболочка Ø250
- Стандарт
- ГОСТ 30732-2020
- Ø трубы ППУ
- 32–1420 мм
- Оболочка
- ПЭ и ОЦ
- Контроль
- СОДК
Что делаем
Весь контур сети. Зайти можно с любого этапа
Коротко
СЭМ поставляет трубы в ППУ-изоляции по ГОСТ 30732-2020 и трубы ПНД и ведёт весь контур сети: проект, монтаж открытым способом и ГНБ, СОДК, испытания и сдачу с исполнительной. Работы ведут наши инженеры и бригады-партнёры под нашим договором. Пришлите спецификацию — посчитаем каждый этап отдельным блоком и пришлём КП.
Контур работ
Трасса собирается по этапам. Зайти можно с любого
- 01
Проект
Трасса, узлы, спецификация. Считаем по вашему проекту или готовим проект под объект.
- 02
Поставка
Трубы и фасонные изделия в ППУ-изоляции по ГОСТ 30732-2020, опоры, компенсаторы, комплекты заделки стыков и СОДК — одним комплектом по спецификации.
- 03
Траншея
Открытая прокладка: траншея и песчаное основание. Под дорогой и там, где копать нельзя, — ГНБ или прокол.
- 04
Монтаж
Укладка, сварка стыков, заделка стыков муфтами, соединение проводов СОДК на каждом стыке.
- 05
СОДК
Два медных провода в изоляции по всей трассе. Прибор показывает намокание изоляции и место повреждения.
- 06
Сдача
Испытания, засыпка с сигнальной лентой, исполнительная документация и акт.
Прокрутите — трасса соберётся
Работы
Открытый способ, ГНБ и прокол, стыки с СОДК
Монтаж ведут наши инженеры и бригады-партнёры под договором СЭМ. Каждый этап считаем отдельным блоком.

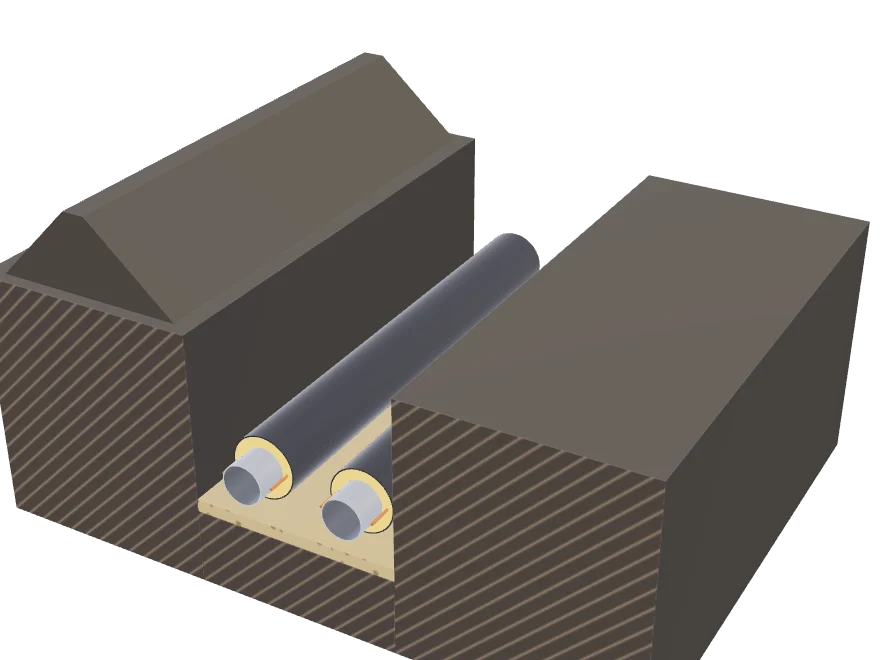

Открытая прокладка
Траншея, песчаное основание, укладка подающей и обратной, сварка и заделка стыков.

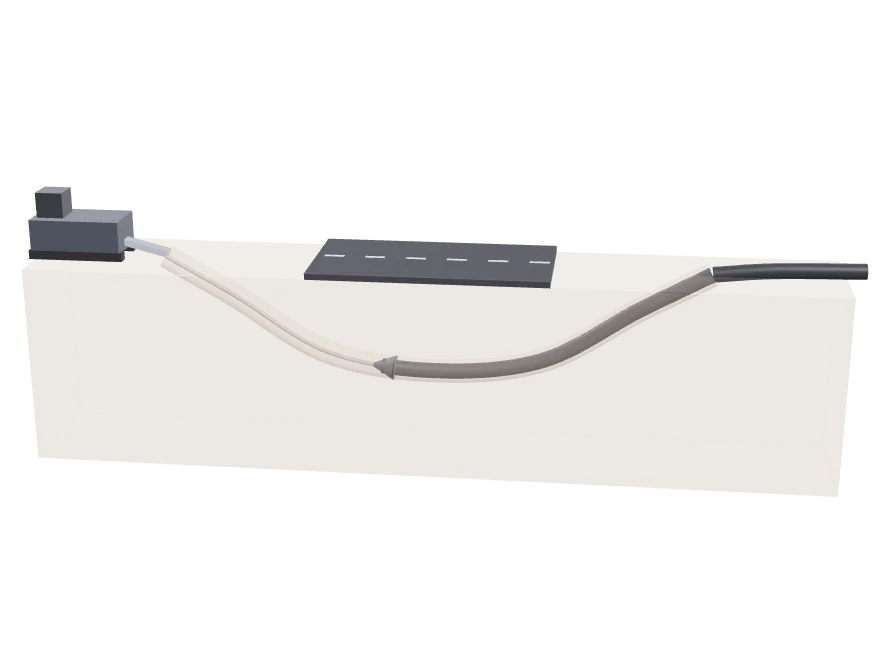

3D-модельГНБ и прокол
Переход под дорогой без вскрытия: пилотная скважина, расширение, протяжка трубы. Где переход короткий — прокол со стальным футляром.

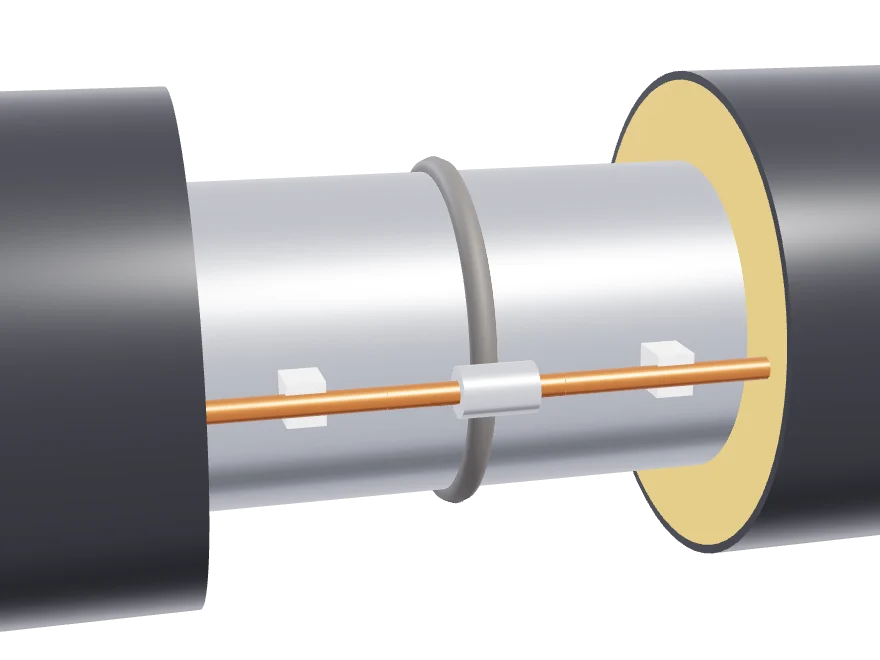

3D-модель · профиль и глубина — по проектуСтыки и СОДК
Сварка стыка, провода СОДК на 3 и 9 часов соединяем из трубы в трубу вдоль оси гильзами, муфта, заливка пены, замер сопротивления изоляции.
3D-модель по ГОСТ 30732-2020, прил. ЖПоставка
Трубы и фасонные изделия в ППУ-изоляции
Номенклатура по ГОСТ 30732-2020. Пришлите спецификацию — посчитаем каждую позицию и соберём комплект с заделкой стыков и СОДК.

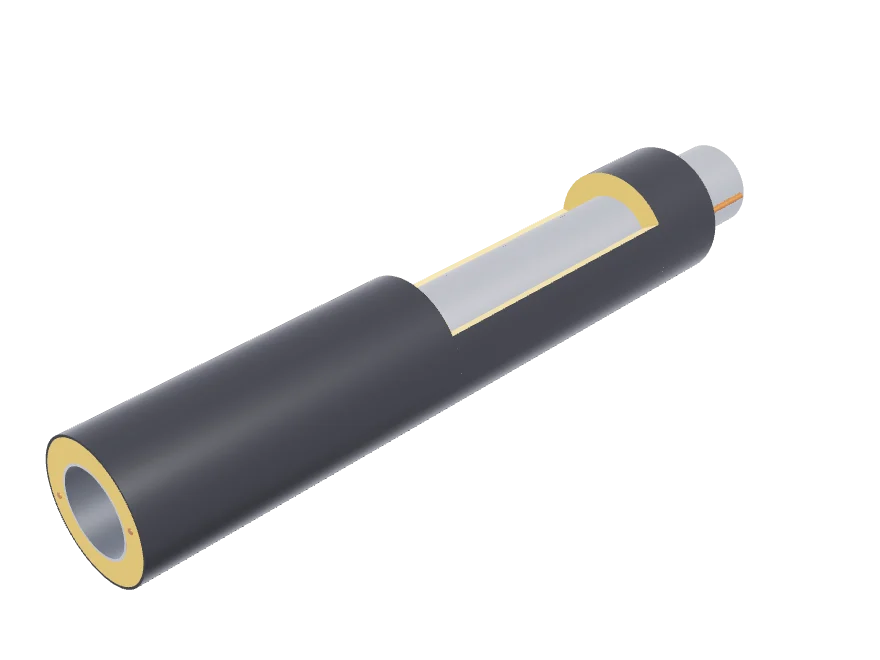

Труба ППУ-ПЭ
Подземная бесканальная прокладка
- Ø трубы
- 32–1420 мм
- Ø оболочки ПЭ
- 90–1600 мм
- Стандарт
- ГОСТ 30732-2020

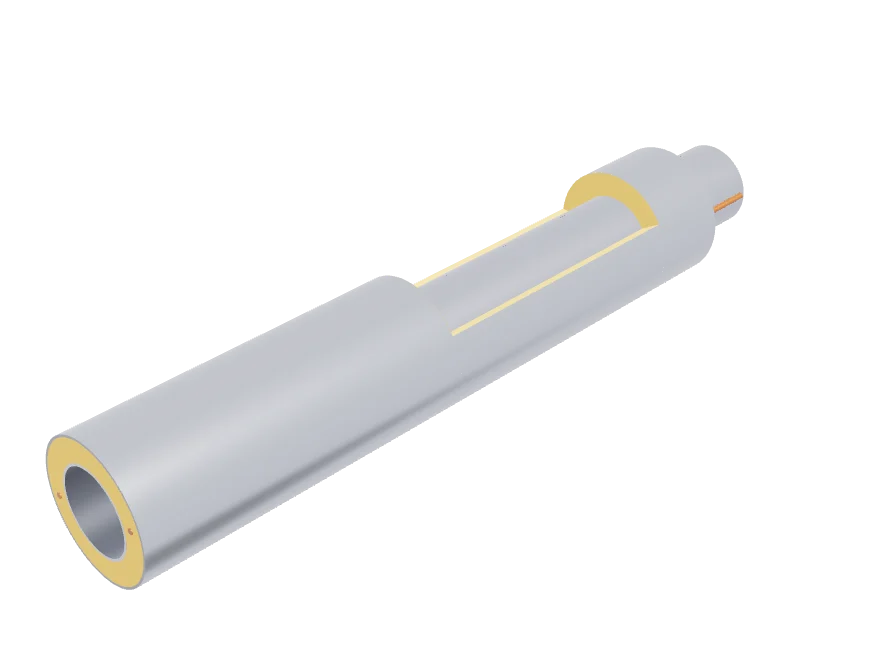

Труба ППУ-ОЦ
Надземная прокладка на опорах и эстакадах
- Ø трубы
- 32–1420 мм
- Ø оболочки ОЦ
- 110–1600 мм
- Стандарт
- ГОСТ 30732-2020

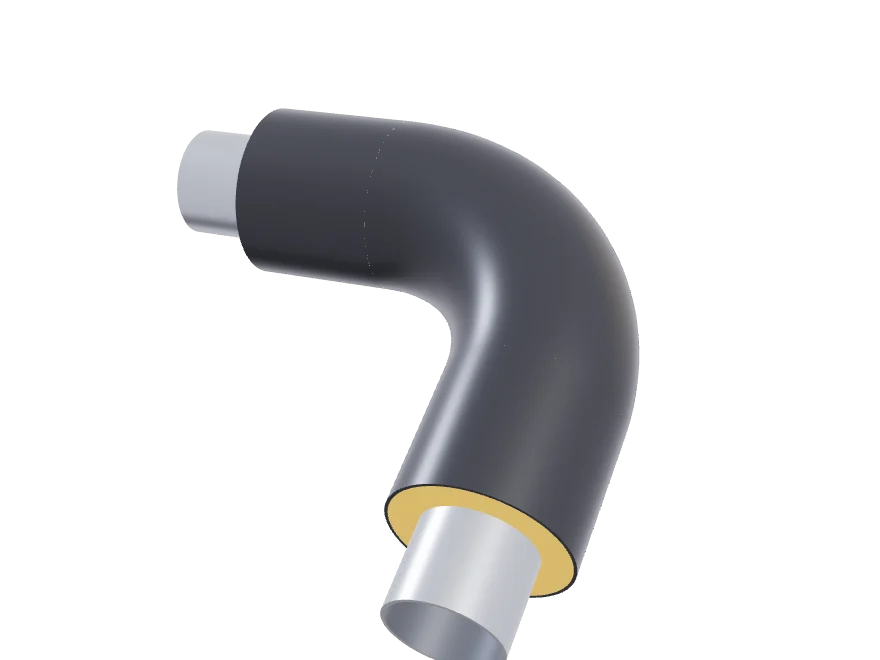

Отводы
Поворот трассы
- Углы
- 90°, 60°, 45°, 30°, 15°
- Ø трубы
- 32–1420 мм
- Стандарт
- ГОСТ 30732-2020

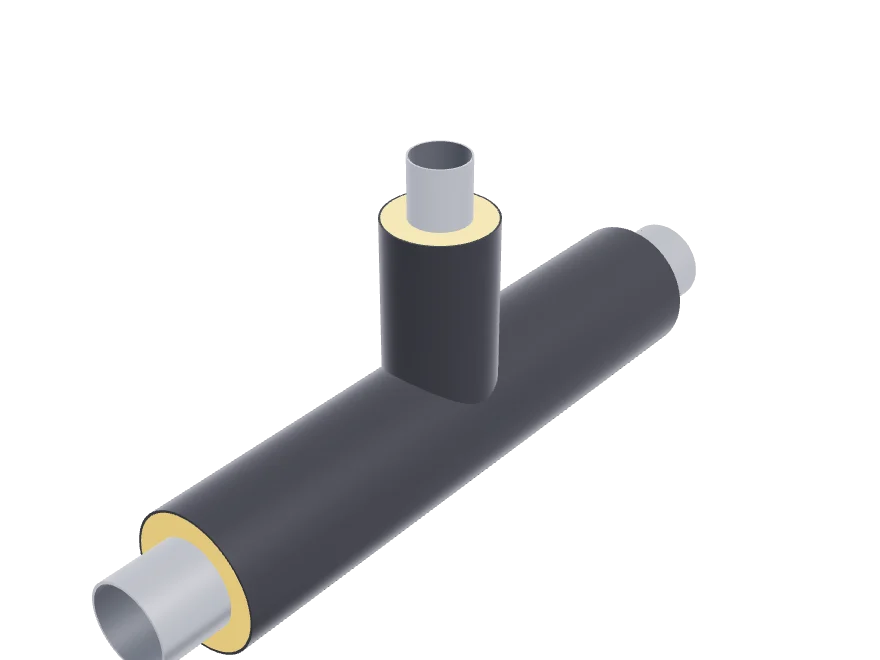

Тройники
Ответвление трассы
- Типы
- прямой, параллельный, штуцерный
- Ø трубы
- 32–1420 мм
- Стандарт
- ГОСТ 30732-2020

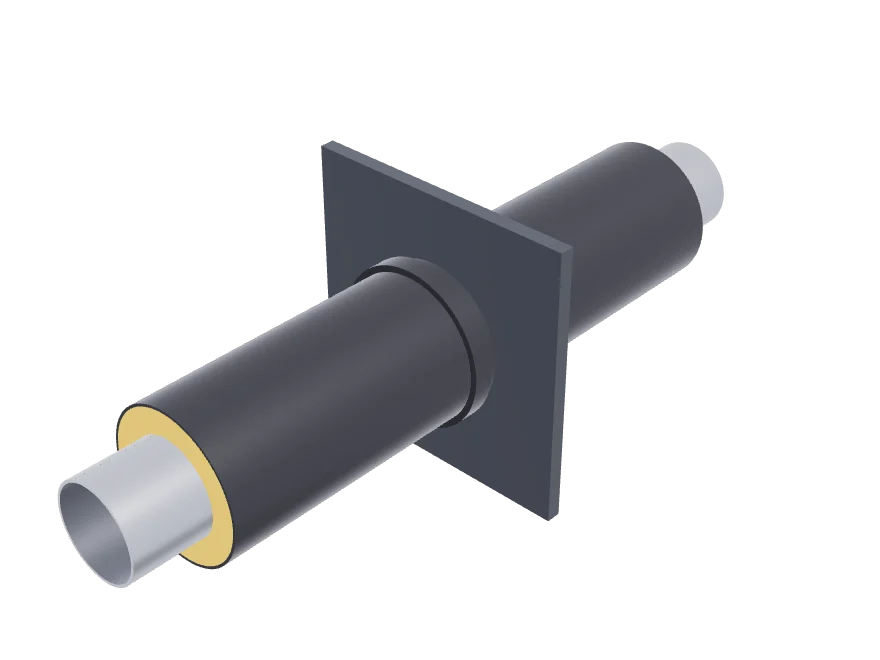

Неподвижные опоры
Фиксация трассы, восприятие усилий
- Ø трубы
- 32–1420 мм
- Стандарт
- ГОСТ 30732-2020

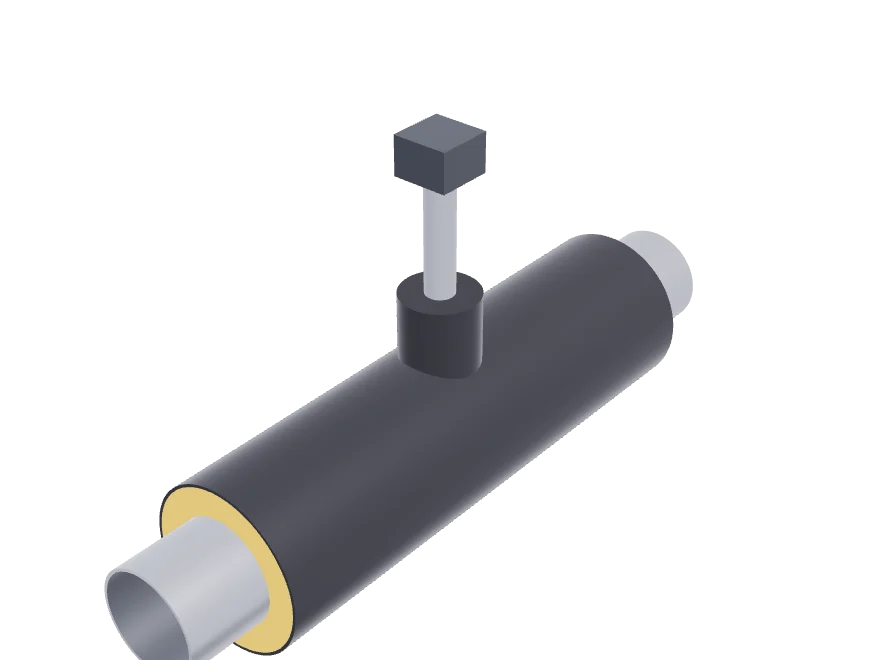

Шаровые краны в ППУ
Запорная арматура подземной трассы
- Условный проход
- по спецификации
- Исполнение
- под приварку, в ППУ
Контроль и безопасность
Каждый этап проверяем. Сеть сдаём с документами
Точки контроля, после которых дефект уже не увидеть: шов закрывает изоляция, стык — грунт. Проверяем до того, как это произошло.
- 01Входной контроль труб и фасонкиМаркировка, сопроводительные документы, целостность оболочки при разгрузкеГОСТ 30732-2020, п. 5.3
- 02Проводники СОДК на каждом элементеСопротивление изоляции между трубой и проводниками — не менее 100 МОм при 500 ВГОСТ 30732-2020, п. 5.1.4.5, Ж.3.8
- 03Сварной стык сталиКонтроль швов в объёме проекта до заделки стыка — потом шов закрыт изоляциейпроект, ППР
- 04Герметичность муфтыОпрессовка полости муфты воздухом до заливки ППУСП 41-105-2002, п. 4.56
- 05Гидравлические испытанияИспытание участка до засыпки стыков; засыпка — только после испытаний и изоляцииСП 41-105-2002, п. 6.11, 7.12
- 06Приёмка СОДК и сдачаАкт приёмки системы ОДК, акты скрытых работ, исполнительные схемыСП 41-105-2002, прил. Ж
СОДК остаётся на трассе после сдачи: детектор показывает намокание изоляции и обрыв проводника, место повреждения находят рефлектометром до аварии. Как устроена СОДК
Цифровая система
От спецификации до сдачи
Расчёт, смета, КП и ход объекта ведём в своей системе. Каждый этап контура — отдельный блок с позициями и итогом.
- 01
Спецификация
Присылаете проект, ведомость или список позиций.
- 02
Расчёт
Разбираем позиции, проверяем фасонку, стыки и СОДК.
- 03
Смета и КП
Проект, поставка, монтаж, ГНБ и СОДК — отдельными блоками.
- 04
Ход объекта
Этапы, документы и отчёты по объекту видны вам.
- 05
Сдача
Испытания, исполнительная документация, акт.
- Трасса, узлы, спецификация
- Проект СОДК
- Труба ППУ-ПЭ 159×4,5/250 — 480 м
- Отвод ППУ 90° Ø159 — 6 шт.
- Комплект заделки стыка 250 — 82 шт.
- Траншея, основание, укладка
- Сварка и заделка стыков
- Гидравлические испытания
- Переход под дорогой — по проекту
- Терминалы, коверы, детектор
- Соединение проводников, акт приёмки
Вопросы
Частые вопросы
Что нужно для расчёта?
Спецификация, проект или ведомость: диаметры, длины, фасонка, нужна ли СОДК, способ прокладки и адрес объекта. Подойдут PDF, XLSX, DWG и фото.
Можно заказать только трубы без монтажа?
Да. Заказчик входит с любого этапа: только поставка труб ППУ или ПНД, только монтаж, только ГНБ или СОДК. Остальной контур возьмём, если нужно.
Вы производите трубы?
Нет, мы поставщик и исполнитель контура. Трубы ППУ и ПНД поставляем от заводов по ГОСТ 30732-2020 и ГОСТ Р 70628.2-2023, монтаж ведём под своим договором.
Какие документы получу после монтажа?
Исполнительную документацию по объекту: акты скрытых работ, исполнительные схемы, протоколы испытаний, документы по СОДК. Точный состав зависит от требований теплосети или водоканала.
Где работаете?
Новосибирск и Сибирь. Город объекта укажите в заявке — посчитаем доставку и работы.
Как устроено КП?
Каждый этап контура — отдельный блок: проект, поставка, монтаж, бестраншейная прокладка, СОДК. У блока свои позиции и итог, в конце общий итог.
